在光伏硅片制造和半導體前道工序中，清洗工序的良率忽高忽低、始終無法穩定在預期水平——這種令工藝工程師“寢食難安”的現象，根源往往不是清洗液出了問題，也不是操作流程有漏洞，而是超聲波的“力”始終無法觸及污垢的本質。一批多晶硅片清洗后表面顆粒物合格，下一批卻莫名超標；前批次基板金屬離子殘留控制良好，換型號后卻出現連續波動。問題的核心，往往不在于清洗液或操作流程本身，而在于清洗工藝對多晶硅片表面“頑固雜質”的精準打擊能力不足。
據行業統計數據，75%的產品良率下降源于顆粒污染。在半導體先進制程中，污染導致的良率損失占比甚至超過30%。對于多晶硅片而言，其表面攜帶的污染物類型遠比想象中的復雜——切割工序中嵌入的碳化硅顆粒在顯微鏡下如同“楔子”般深陷在晶界凹槽中；清洗液中殘留的金屬離子在高溫擴散時催化形成復合中心，拉低光電轉換效率；漂洗后揮之不去的水漬在硅片表面濃縮沉淀，成為導致良率波動的“隱形殺手”。
這些雜質之所以被冠以“頑固”二字，不是因為它們“大”而難以清洗，恰恰相反——它們微小到傳統清洗手段根本無法觸及。它們的共同特點是：粒徑極?。ㄍǔＴ?.1μm至數微米之間）、附著力強、且往往被“塞”在多晶硅表面復雜的晶界微裂紋和位錯結構中。常規的噴淋沖刷面對這些微觀凹坑中的污染物無能為力；單一的化學浸泡只能溶解部分有機物，對碳化硅顆粒和金屬離子的去除效率有限；而普通超聲波設備若頻率配置不當，不僅洗不干凈，還可能在硅片表面引入微損傷，影響最終器件的電學性能。
在多晶硅清洗中，超聲波清洗技術的核心價值，恰恰在于它能夠直面這些“頑固雜質”的根本特征——通過精準的頻率匹配、科學的工藝組合以及全流程閉環設計，將物理手段與化學手段協同運作，實現從宏觀到原子級別的逐層凈化，讓每一片多晶硅片達到光電制程所要求的高標準潔凈度。
一、什么是“頑固雜質”？——多晶硅清洗面臨的四大敵人
在了解和攻克“頑固雜質”之前，首先要認識這些敵人的“真面目”。多晶硅片在經歷了從硅錠切割、研磨、拋光到化學清洗等一系列工序之后，表面污染物大致可分為四類：
污染物一：切割與研磨殘留（碳化硅顆粒與硅粉）
多晶硅錠在切割為薄片的過程中，廣泛使用的金剛線切割工藝會產生大量亞微米級的碳化硅顆粒和硅粉碎屑。這些碳化硅顆粒的硬度高（莫氏硬度9.5，僅次于金剛石），以物理嵌合的方式深“卡”在硅片表面的晶界、位錯和微觀鋸痕中，形成頑固的物理性附著。
多晶硅廢水中的污染物成分，也清晰地反映了這一問題的來源——硅片清洗廢水的主要污染物化學成分為硅酸鹽、超細硅粉碳化硅懸浮物、聚乙二醇有機物、氟離子、氨氮、高濃度酸廢水等。在切割過程中，大量碳化硅顆粒和硅粉不可避免地殘留于硅片表面，這些顆粒一旦嵌入晶界微裂紋中，常規噴淋幾乎無法將其清除。
污染物二：有機殘余物（樹脂粘結劑與砂漿殘留）
多晶硅片在固定于切割載具時，通常會使用樹脂粘結劑或石蠟等有機材料。切割完成后，這些有機物質會以薄膜狀殘留在硅片表面，與硅粉混合形成“泥漿”狀的頑固涂層。此類殘留的特點是附著力強且分布不均勻，在后續的高溫工藝中會產生碳化污染，成為缺陷源點。
研究表明，表面有機雜質沾污可通過化學試劑的溶解作用結合超聲波清洗技術來去除，但單一手段效率有限。
污染物三：金屬離子（納、鐵、銅等）
多晶硅片在切割、搬運和加工過程中不可避免地接觸各種金屬器具，引入痕量的金屬離子污染，包括鈉（Na）、鐵（Fe）、銅（Cu）和鋁（Al）等。這些金屬離子一旦殘留在硅片表面，在后續的高溫擴散和燒結工序中會形成“復合中心”，顯著降低少數載流子的壽命，直接導致光伏電池的光電轉換效率下降。
金屬離子沾污的清除必須采用化學方法，通過強氧化劑的氧化作用和正離子（如H?）的置換反應，將金屬離子溶入清洗液中并隨去離子水排出。
污染物四：水漬殘留（蒸發濃縮型）
這是最隱蔽、最容易被忽視，但卻是良率波動中最常見的“隱形殺手”。純水漂洗后硅片表面會覆蓋一層極薄的水膜（厚度在數微米至數十微米之間），在熱風烘干階段，水分中的微量溶質（二氧化硅、可溶性硅酸鹽和金屬離子）會在水分蒸發過程中濃縮結晶，最終在硅片表面留下肉眼可見或光學檢測才能發現的“水漬”。
對于表面晶界復雜的多晶硅片而言，晶界和位錯處的微裂紋為水漬的形成提供了天然的“蒸發濃縮場所”，使得多晶硅比單晶硅更容易出現水漬殘留問題。
這四類污染物的共同特點在于：它們中的絕大部分無法通過單次清洗或簡單的物理沖刷完全去除，往往需要多段式的化學處理與精準的超聲物理剝離進行多次“逐級攻堅”。
二、為什么超聲波清洗能攻克頑固雜質？
超聲波清洗能夠攻克多晶硅頑固雜質的關鍵，在于物理原理——“空化效應”。超聲波換能器將電能轉化為高頻機械振動后，清洗液中會產生數以萬計的微米級真空泡，這些氣泡在聲壓作用下急速膨脹并在瞬間猛烈閉合，釋放出局部高溫和數百個大氣壓的沖擊波，將附著在硅片表面的污染物剝離。
但普通的超聲波清洗并不等于“萬能清潔”，只有根據不同雜質的特性精準配置頻率與工藝，才能真正做到“對癥下藥”。
不同頻率對應不同“打擊精度”
超聲波清洗的頻率選擇，直接決定了它對污染物的打擊范圍和精準度：
- 低頻（25kHz-40kHz）?：空化氣泡尺寸較大，沖擊力強勁，適合剝離大顆粒固體（如碳化硅顆粒）和頑固油污。但在作用于多晶硅片時，低頻的能量容易對晶圓表面的精細結構造成損傷。
- 高頻（80kHz-160kHz）?：空化氣泡更小、分布更均勻，沖擊力溫和，能深入硅片表面的細小溝槽和紋理，在不損傷基材的前提下剝離亞微米級的有機殘留和微小顆粒，是目前多晶硅精密清洗的基礎配置。
- 兆聲波（0.8MHz-1MHz）?：這代表著更高級的精密清洗手段。由于頻率過高，兆聲波幾乎無法形成超聲波那樣的劇烈“空化氣泡”，而是通過“聲流加速度”對硅片進行高速流體力學層沖擊——溶液分子以高達30cm/s的瞬時速度持續沖刷基片表面，使附著的微粒被強制除去。研究表明，兆聲清洗時由于0.8MHz的加速度作用，能去除≥0.2μm顆粒；更重要的是，即使液溫下降到40℃，也能得到與80℃超聲清洗去除顆粒的效果，而且可以避免超聲洗晶片產生損傷。在針對納米級圖案的清洗研究中，超聲波清洗造成的損傷明顯大于兆聲波清洗，而兆聲波工藝在去除高深寬比通孔中的殘留物方面具有更高的效率和更低的材料損耗。
在多晶硅清洗的實際應用中，通常需要將不同頻率進行串聯或切換組合。一個典型的科學搭配策略是：粗洗階段采用中低頻（40kHz-68kHz）剝離大顆粒碳化硅和表面污垢，精洗階段切換至更高頻率（80kHz-160kHz）深入晶界微裂紋去除亞微米級殘留，最后一個凈化環節可采用兆聲波配合高純水實現納米級無損潔凈。這種多頻分段、逐級深入的策略，正是攻克拉力“頑固雜質”的關鍵所在。
三、潔泰如何實現多晶硅的徹底清潔？
理解了多晶硅頑固雜質的分類和超聲波頻率的精準匹配邏輯后，下一個關鍵問題是：如何將這些原理系統性地轉化落地，讓每片多晶硅片在生產線上都能獲得“穩定且一致”的徹底清潔？
深圳潔泰超聲洗凈設備有限公司成立于1998年，是一家集研發、生產、銷售、工程服務為一體的源頭型超聲波清洗設備制造商，產品遠銷全球100多個國家和地區。在光伏多晶硅片清洗領域，潔泰形成了“半導體級專用設備 + 全流程工藝閉環 + 非標定制”的三位一體技術體系，從源頭匹配、過程設計和終端保障三個層面，全面攻克頑固雜質。
3.1 半導體級專用設備：從“一鍋燉”到“分槽治理”
針對多晶硅片尺寸多樣、批量化清洗的特性和傳統單一槽體“一鍋燉”清洗方式存在的交叉污染痛點，潔泰的設計思路是“每個槽體負責一道工序，互不干擾”。

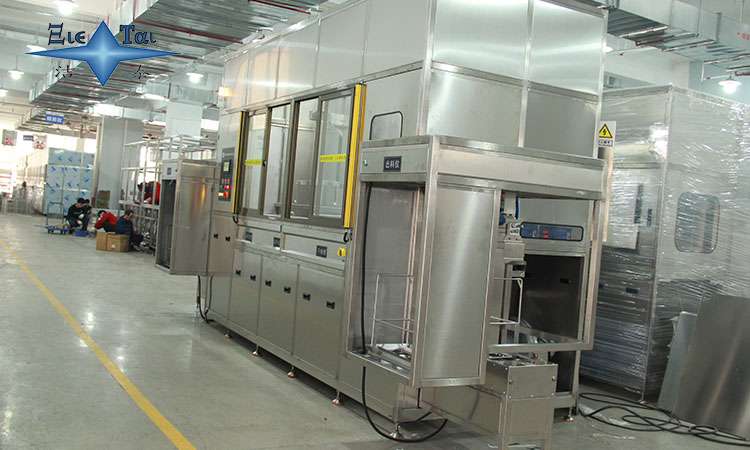

以潔泰半導體硅片五槽超聲波清洗機為例，設備將清洗流程拆解為五個獨立功能槽，實現“粗洗→精洗→漂洗→脫水→烘干”的全流程覆蓋：
- 第一槽（超聲波清洗+過濾循環）?：將清洗出來的浮油、雜質、粉塵等進行過濾，同時可循環利用清洗劑，兼顧清潔效果與成本控制。
- 第二槽（超聲波精洗）?：經過初次清洗后，在本槽進一步剝離頑固污染物，大幅提升清潔度。
- 第三槽（超聲波漂洗）?：使用超純水作為清洗介質，置換清洗液中殘留的化學試劑，清除離子態雜質。配置0.5μm高精度進水口過濾器，確保水源潔凈。
- 第四槽（慢拉脫水）?：采用酒精或IPA作為脫水溶劑，連接冷水機控溫5-35℃以降低溶劑揮發；通過慢拉提升機構使清洗產品緩慢提升至液面以上，利用水的表面張力帶走絕大部分殘留水膜，達到脫水無水印效果，有效杜絕水漬殘留。
- 第五槽（熱風烘干）?：通過循環熱風系統對工件進行干燥處理，完成清洗—漂洗—干燥一體化。
特別值得關注的是，該設備對表面形狀復雜的零部件——如凹槽、狹縫、盲孔、深孔——均有高效的清洗作用，能夠徹底清除零件表面油污、銹蝕及氧化物，完全覆蓋多晶硅晶界的微觀凹坑區域。從第一槽的粗洗到第五槽的烘干，整個清洗過程全封閉自動化運行，無需操作員直接干預，消除了人工操作引入的二次污染風險。
3.2 全流程閉環工藝：讓頑固雜質“無處遁形”
除了五槽式的精準分工，潔泰全自動環保型晶圓硅片超聲波清洗機進一步將清洗工序拓展為“自動上料→預沖洗→超聲波旋轉清洗→拋動剝離→多段純水漂洗→熱風干燥→自動下料”的全閉環流程，能夠精準去除硅片表面的光刻膠殘留、金屬離子（如銅、鐵、鋁）、微米級顆粒及有機污染物。
這一全流程閉環設計的核心理念是：每道工序只負責一個清洗目標。粗洗槽去除物理顆粒，精洗槽剝離有機殘留，漂洗槽稀釋并排出離子態雜質，脫水槽杜絕水漬形成的條件，烘干槽完成終態干燥。五個環節環環相扣、互不干擾，避免了一臺設備“一洗到底”導致的污染物在不同批次間交叉轉移的弊病。
3.3 行業深度定制與工程技術優勢
潔泰的核心差異化優勢之一，在于深厚的定制化能力。官網多處強調“本產品支持非標定制，可提供設計圖紙與清洗方案”。這意味著，無論是6英寸還是12英寸的多晶硅片，無論是面向光伏制絨還是半導體刻蝕前的特殊潔凈需求，潔泰都能通過定制換能器布局、頻率參數和槽體尺寸，為每一家企業設計專屬方案。
在解決聲場分布問題方面，潔泰通過在槽底精準布置換能器的位置與密度，有效消除清洗死角和空化盲區，確保清洗槽內的聲場強度和空化分布均勻一致。在應對頑固死角方面，設備可配置拋動裝置——使工件在清洗液中有規律地上下運動，促進清洗液與晶界、盲孔等區域充分接觸，增強空化作用的覆蓋范圍。在交叉污染阻斷方面，設備采用多槽分體結構，不同槽體之間物理隔離，上一批次脫落的污染物不會進入下一批次清洗區；配合循環過濾系統實時排出懸浮顆粒物，避免重新沉積。
3.4 經過產線驗證的實戰效果
潔泰在光伏行業中的實際合作數據證明了上述方案的價值。例如，晶澳太陽能、尚德電力等行業頭部企業已在實際生產中應用潔泰的清洗方案。在太陽能電池印刷返工片清洗中，使用潔泰超聲波清洗設備可使返工片清洗后接近正常片的效率，大幅降低人工成本。
在與全球消費電子龍頭企業的戰略合作中，潔泰為其提供手機鏡面拋光龍門臂清洗機等非標定制設備，這類高端精密制造場景對基板清潔度的要求高度接近半導體硅片級別，從側面印證了潔泰在精密基材清洗領域的技術厚度。
四、攻克頑固雜質的完整思路：從原理到落地
對于正在為多晶硅片頑固雜質困擾的光伏或半導體制造商而言，攻克這一難題可以遵循以下四層遞進思路：
第一層：頻率的精準匹配。 根據不同雜質的尺寸和附著力特征，選擇合適頻率的超聲波進行分層打擊。粗洗選低頻剝離大顆粒，精洗選高頻深入晶界微裂紋，超高要求使用兆聲波實現納米級去污。潔泰的寬頻段配置能力（覆蓋28kHz–170kHz乃至更高頻率）為這種分層打擊提供了設備基礎。
第二層：多槽分段式流程設計。 頑固雜質的清除，不能指望一個槽一步到位。從粗洗、精洗、漂洗、脫水到烘干，每個階段有明確的目標邊界。潔泰的五槽式設計將這一思想落地為工業化生產線，確保污染物在每個階段都被剝離并排出，而不是在不同的清洗槽之間來回轉移。
第三層：清洗液與純水的分級管理。 每個清洗槽應配置獨立且精準的化學濃度和水質控制系統。潔泰在設備中配置了0.5μm級高精度進水口過濾器，確保清洗介質水源的潔凈度；同時支持用戶根據不同污染物類型靈活調配專用清洗劑。
第四層：全程數據可追溯。 通過PLC智能控制系統對清洗過程中的功率、溫度、時間等關鍵參數進行實時監控，并自動生成批次清洗記錄。一旦批次間出現良率波動，可以快速追溯到具體批次的工藝參數，進行針對性優化，將頑固雜質導致的品質隱患“扼殺在萌芽期”。
五、總結
多晶硅片上的頑固雜質，是光伏和半導體制造中“最不起眼卻最具破壞力”的敵人之一。它們附著在晶界微裂紋中，隱藏于硅片的微觀紋理之下，以超細碳化硅顆粒、金屬離子、有機殘留和水漬等多種形式反復侵蝕良率。
攻克頑固雜質，不能靠單一技術手段，而需要從“頻率匹配—工藝分段—水質凈化—過程追溯”四個維度系統推進。超聲波清洗技術的價值，正在于將物理剝離與化學反應協同起來，通過精準的頻率配置和科學的流程設計，將污染物從硅片表面“逐層剝離、逐級排出”。
深圳潔泰以二十余年超聲波設備制造經驗、五槽分段式半導體級專用設備、全流程自動化閉環工藝，以及經過行業標桿客戶實戰驗證的工程能力，為多晶硅清洗提供了一套從原理到落地的完整方案。如果您的生產線正在面臨碳化硅顆粒去不干凈、批次間良率波動、水漬反復出現等頑固問題，從重新審視清洗工藝的每一個環節開始——一套真正懂多晶硅雜質的超聲波清洗方案，或許就是扭轉局面的關鍵。
