在平板顯示和光學鍍膜制造中，玻璃基板的清洗質量直接決定了后續工序的成敗。一塊經過數十道精密工序的玻璃基板，如果清洗過程中留下了水漬，表面光潔度將大打折扣——鍍層附著力下降、光學透過率受損，而最關鍵的是，水漬往往不是在清洗環節當場顯現，而是在數天后的成品檢測中才暴露，一旦進入下游工序，返工成本極高，部分面板甚至直接報廢。
為什么玻璃基板清洗后容易出現“頑固水漬”？
問題的根源不在于“洗不洗得掉”，而在于“洗完之后又留下”。玻璃基板表面光潔度極高，對殘留物極其敏感。每一次漂洗后，基板表面都會覆蓋一層極薄的水膜，如果干燥方式不當，水膜中的微量雜質會隨著水分蒸發而被濃縮、沉淀，在基板表面形成一圈圈水滴印記或霧狀白斑，這些水漬肉眼有時難以察覺，卻足以在下游鍍膜后引發嚴重的光學性能問題。
事實上，大多數水漬并非“洗出來的”，而是“干出來的”。要在玻璃基板上實現真正意義上的無痕清洗，不能只關注“清洗”本身，而必須把清洗、漂洗、脫水、干燥四個環節作為一個完整的閉環來系統設計。每一個環節的缺失或短板，都可能在最終產線良率數據中暴露出來。
一、玻璃基板水漬從何而來？—— 一段“隱形”的沉淀過程
玻璃基板清洗常用的超純水（DI水）并非絕對純凈，水中始終含有微量溶解性固體，包括二氧化硅、可溶性鹽類和微量的金屬離子。漂洗后，玻璃基板表面會覆蓋一層厚度在幾微米到幾十微米之間的連續水膜。當水膜經歷蒸發階段時，其中的微量溶質會隨著水分蒸發而不斷濃縮，最終在基板表面析出，形成結晶態的殘留印記——這就是水漬。
什么樣的干燥方式最危險？差異蒸發。如果基板表面溫度分布不均勻，或者干燥氣流分布不均衡，局部區域的水分率先蒸發，而其他區域水分尚未蒸發，先蒸發的區域中溶質濃度急劇升高并結晶析出，形成表面水痕。“慢熱”比“快熱”更危險——緩慢的不均勻升溫會給水分足夠的時間濃縮，水漬就在不知不覺中形成。因此，水漬防御的核心思路不是“加速干燥”，而是“均勻干燥”：在最短時間內、以最均勻的方式將基板表面的水膜一次性移除，不給溶質濃縮結晶留出時間和溫區。
二、頻率選擇不當，劃痕暗傷找上門
超聲波清洗的原理在于“空化效應”——高頻振動在清洗液中產生大量微氣泡，這些氣泡在聲壓作用下迅速膨脹、收縮并潰滅，釋放出沖擊波將污染物從基板表面剝離。然而，并非所有頻率都適合清洗玻璃基板：
- 低頻（20kHz-40kHz）?：空化氣泡尺寸較大，沖擊力強勁，適合清洗金屬加工件等硬質表面的重油污。但如果直接用于玻璃基板清洗，較強的沖擊能量可能破壞基板表面微結構，甚至引入肉眼不可見的微裂紋和劃痕。潔泰官網明確指出，該頻段因其“高清潔能量不適用于軟材料或精密零件”。
- 高頻（78kHz-160kHz）?：空化氣泡更小、分布更均勻，沖擊力溫和，能夠深入基板表面的微小縫隙，在不損傷基板的前提下剝離頑固污漬。這一頻段是大多數玻璃基板精密清洗的標準配置。
- 兆聲波（450kHz-950kHz）?：空化效應極弱，主要依靠液體粒子的加速度和聲流效應去除污染物，可將清洗精度提升至亞微米級，對基板表面零損傷，專用于半導體晶圓和高精密光學玻璃的終極潔凈處理。
潔泰避坑建議：針對玻璃基板清洗，建議采用粗洗階段配中低頻剝離表面污漬，精洗階段切換至高頻深入微細結構的復合頻率方案。在鍍膜前的終極潔凈環節，兆聲波級超高頻配置可以實現納米級顆粒的去除，為后續鍍膜提供接近原子級潔凈的表面。
三、慢拉脫水，防痕的關鍵一步
玻璃基板無痕清洗中，最容易被忽視也最關鍵的環節是干燥。其中，慢拉脫水是公認最有效的無水痕干燥技術。
慢拉脫水的基本原理是利用水的表面張力。當基板被緩慢而平穩地從液面提出時，水膜會在自身表面張力的作用下沿著基板表面向液面方向匯聚，在基板離開液面的瞬間帶走絕大部分殘留水分。脫水之后，基板表面只剩余極薄的一層水膜，再配合熱風循環干燥系統實現同步蒸發，水分殘留量極小，水漬生成的幾率大幅降低。
潔泰避坑建議：在選購清洗設備時，優先選擇配備慢拉脫水功能的型號，并關注脫水速度的可調性——不同材質和尺寸的玻璃基板對脫水速度的最佳值有所不同，需要通過實際測試來標定。潔泰自主研發的慢拉脫水技術在多款清洗設備中均有配置：
- 在全自動光學玻璃超聲波清洗機中，慢拉脫水與隧道式熱風干燥組合，實現了從超聲波粗洗、精洗、漂洗到干燥的全流程一體化處理。
- 在基板玻璃超聲波清洗機中，設備以慢拉脫離清洗液的設計“能更好地克服光學玻璃清洗時容易產生的水印”。
- 多槽式全自動超聲波清洗機在完成多道清洗工序后，采用循環熱風烘干槽確保熱風分布均勻，與慢拉脫水形成防殘留閉環。
四、清洗籃擺放：一顆螺絲釘毀掉整塊基板
玻璃基板清洗的另一個常見操作誤區是工件之間的相互疊加或接觸。不當擺放至少帶來三重風險：基板之間的接觸面形成清洗盲區，液體無法充分浸潤，污染物和清洗劑殘留會同時保留；相鄰基板在超聲波振動作用下相互碰撞，輕則邊角崩裂，重則整片破裂；基板遮擋槽底換能器，導致聲波傳播路徑受阻，部分區域空化強度不足，清洗效果大打折扣。
潔泰避坑建議：使用專用清洗籃或治具固定玻璃基板，確保每片之間留有足夠的間隙讓超聲波能量充分滲透。對于大面積薄板類玻璃基板，建議采用水平放置方式，底部用帶齒槽的支撐框架托起，避免基板底部與籃底大面積接觸。潔泰全自動光學玻璃超聲波清洗機可“適應多種產品清洗，設置拋動助洗”，通過拋動裝置使基板在清洗液中有規律地上下運動，進一步提高清洗的全面性和均勻性。
五、全自動清洗的防痕優勢
人工操作在玻璃基板清洗中存在三大隱患：批次間品質波動大——同一工人不同狀態、不同工人手法差異，導致清洗效果忽高忽低；二次污染風險——搬運和擺放過程中，手指接觸基板邊緣可能留下指紋油脂；工藝控制不穩定——溫度、時長等參數僅憑操作員經驗把控，難以保證批次間的一致性。

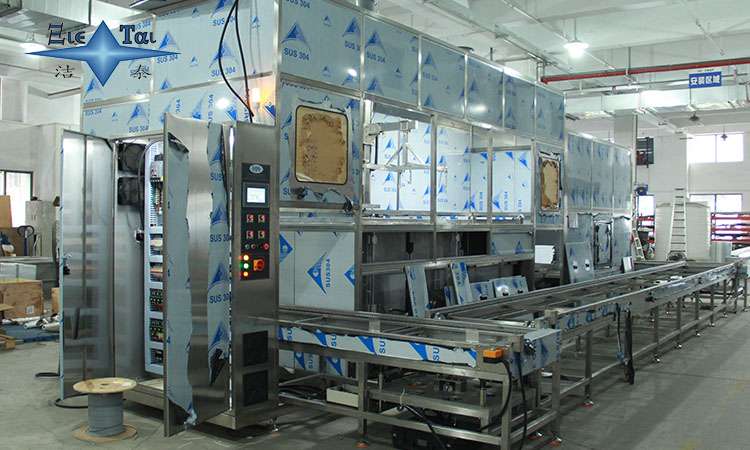

潔泰避坑建議：對于批量穩定的玻璃基板清洗任務，應采用全自動清洗設備。潔泰多槽式全自動超聲波清洗機由PLC做智能化控制，多個SUS316L不銹鋼材質制作的超聲波清洗槽、切水槽、循環熱風烘干槽和上下料系統組成一條連續工作的由清洗到烘干的精密智能化清洗系統。操作員只需將工件籃放在進料臺上，設備自動完成進料定位、粗洗精洗漂洗、慢拉脫水、熱風烘干的全部流程，從根本上消除人工干預帶來的不確定性。
六、清洗液與水質管理：超純水不是萬能水
不少清洗工程師對“純水”存在誤解，認為只要水質達標，漂洗就不會出問題。然而，超純水并非絕對安全，如果超純水在輸送管道中停留時間過長，可能溶解管道材質中的微量離子；如果在循環系統中長時間不使用，水中可能滋生細菌和微生物；最終，這些微量的雜質濃縮沉淀在玻璃基板表面，形成用戶看到的“水漬”。
潔泰避坑建議：做好水質管理，定期檢測超純水的電阻率和TOC（總有機碳）含量。對于精密光學玻璃的漂洗，建議使用電阻率≥15兆歐以上的超純水。潔泰清洗設備配置了高精度進水口過濾器，確保清洗介質水源的潔凈度。
七、潔泰解決方案：讓每一塊玻璃基板“不留痕”
如果你已經踩過上述某些坑，或者正在為玻璃基板清洗水漬問題頭疼，或許該從另一個角度重新審視——設備供應商能否提供的不只是一臺機器，而是一整套懂玻璃、懂工藝、懂防痕的清洗方案。
實力積淀：二十余年的行業根基
深圳潔泰超聲洗凈設備有限公司成立于1998年，是一家專注于超聲波清洗設備研發與生產的源頭廠家，公司產品遠銷全球100多個國家和地區，擁有國家專利過百項，通過了ISO認證、CE認證等多類國際認證。主力產品覆蓋了手機玻璃面板、光電玻璃、液晶玻璃、晶圓、半導體精密電子等廣泛領域。
在玻璃基板清洗的核心技術上，潔泰的頻率覆蓋從26kHz到950kHz寬幅區間。潔泰官網明確指出，高頻（78kHz-160kHz）可成功清潔LCD、太陽能電池和面板等精密玻璃部件；450kHz至950kHz的兆聲波范圍則適用于半導體晶片、精密醫療設備和需要仔細處理的精密部件。這種全頻段覆蓋能力，讓潔泰能夠?yàn)椴煌?xì)度和潔凈度要求的玻璃基板清洗提供精準的頻率匹配方案。
行業深度定制：不把玻璃基板當“通用件”
潔泰產品的核心差異化優勢在于“非標定制”。不同廠家、不同產線的玻璃基板在尺寸、材質、鍍層要求和污染物類型上千差萬別，同一套通用設備很難完美適配所有工況。潔泰所有產品均標注“本產品支持非標定制，可提供設計圖紙與清洗方案”。在定制前，技術團隊會對基板的尺寸規格、表面形態、污染物構成進行詳細評估，再匹配設備的頻率配置、槽體尺寸和自動化程度。
全流程無痕工藝：清洗→漂洗→慢拉→熱風烘干的閉環
潔泰全自動光學玻璃超聲波清洗機采用水基環保超聲波清洗、DI水洗、慢拉脫水與隧道式熱風干燥的組合式工藝，實現了從超聲波粗洗、超聲波精洗、超聲波漂洗到干燥處理的全流程一體化，用戶可自由設置3-6分鐘的清洗節拍。設備配備三菱可編程PLC自動控制和臺灣威綸人機界面，全封閉管理確保清洗環境潔凈，防呆保護功能確保長期運行的可靠安全。
在設備結構上，多槽體分體設計實現了各槽功能的嚴格分離——超聲波清洗槽負責剝離污垢，漂洗槽負責化學置換，慢拉脫水槽負責表面張力排水，熱風烘干槽負責最終干燥。四個階段緊密銜接、互不干擾，從工藝設計的起點就將水漬的“濃縮空間”壓縮到最低。
標桿案例驗證：來自產線一線的實況
潔泰在光學玻璃領域積累了扎實的客戶基礎。在光電行業中，潔泰設備廣泛應用于ITO導電玻璃清洗、LCD基板清洗、液晶片封裝后殘留液晶清洗。汽車后視鏡、投影機、背投電視、數碼相機等產品的光學玻璃組件，在鍍膜前后的高精度清洗中同樣應用了潔泰設備。這些實戰應用案例證明，在玻璃基板無痕清洗的賽道上，潔泰的技術方案已通過大量工業生產的檢驗。
售后體系保障：讓你沒有后顧之憂
再好的設備，如果沒有及時的技術支持和專業的培訓配套，也難以在長期運行中保持穩定的防痕效果。潔泰為客戶提供從免費方案設計、上門安裝調試、一對一人員培訓、定期保養提醒到72小時內上門解決的快速響應服務。面對對工藝穩定性要求極高的大批量玻璃基板清洗任務，這種全程兜底的能力構成了品質保障的重要一環。
八、總結：無痕清洗的本質，是從“去除”到“預防”的系統思維
玻璃基板的無痕清洗，不是靠某一臺“神器”設備就能一勞永逸的事。從頻率選擇到清洗液管理，從擺放方式到慢拉脫水，從水質控制到全自動化的流程銜接，每一個細節都可能在最終的水痕結果上留下印記。
“無痕”的本質，不是把水漬洗掉——因?yàn)樗疂n一旦形成就很難去除；而是從一開始就通過科學的工藝設計，讓水漬根本沒有形成的機會。深圳潔泰以二十余年的行業積淀、全頻段覆蓋的技術能力、“一企一案”的深度定制化方案、以及經大量工業應用檢驗的實戰表現，為玻璃基板制造企業提供了一條從“有痕”到“無痕”的明確路徑。如果您的玻璃基板產線正在被水漬問題困擾，與其反復追溯那些無法定位的“幽靈缺陷”，不如從清洗工藝的源頭開始，為每一塊玻璃基板建立一套真正的“無痕”防線。
