在半導體芯片制造的每一道工序中，“清洗”都是一個繞不開卻容易被低估的環節。一顆芯片從硅片到成品，可能需要經歷數十次甚至上百次清洗——任何一次清洗不徹底，都可能帶來顆粒殘留、金屬污染或有機物附著，直接導致良率下降甚至整批報廢。一個0.1μm級的顆粒物，在微納米級的半導體器件上就相當于一座“巨型障礙物”，足以造成電路短路、斷路或性能不穩定。
隨著制程節點進入納米級，納米級顆粒、有機物殘留和金屬污染的控制變得愈發嚴格。主流觀點指出，一顆納米微粒就可能報廢整片晶圓，清洗精度已成為業內先進晶圓廠的新瓶頸。晶圓清洗設備市場從2025年的100.1億美元增長至2026年的109.4億美元，復合年增長率達9.2%。然而，晶圓清洗最大的技術難題一直擺在業界面前——表面物理狀態呈微納結構的晶圓，既要將亞微米級顆粒徹底剝離，又不能用強沖擊損傷晶圓表面的精細圖案。這是個典型的兩難問題：常規的超聲波清洗空化氣泡產生的沖擊波，在去除顆粒的同時，也可能導致硅晶圓表面微裂化。

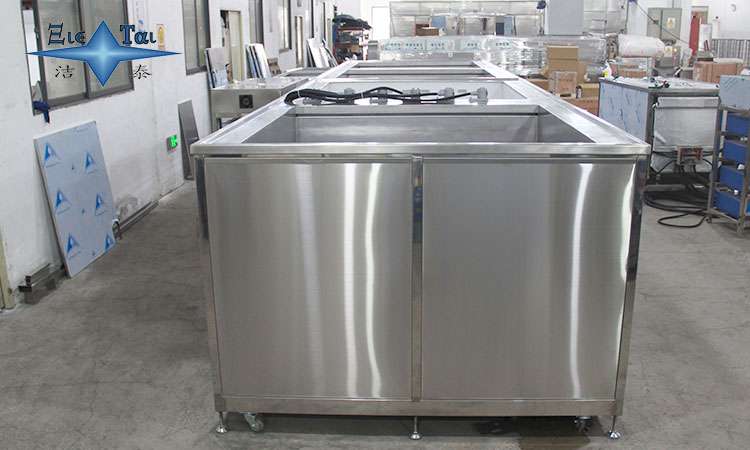

那么，大型超聲波工業清洗機是如何突破這一“兩難困局”，在批量生產中完成高良率晶圓清洗的？
一、晶圓微顆粒的兩難困局：洗不掉，還是不敢洗？
晶圓表面微顆粒的來源復雜：化學機械拋光后殘留在晶圓表面的拋光液和磨料顆粒需被徹底清除，否則會影響后續工藝；蝕刻過程產生的反應副產物以微顆粒形態附著在圖形結構中；環境中的微塵在晶圓轉運過程中會不可避免地被靜電吸附在表面。
更棘手的是，傳統清洗方式在晶圓面前幾乎“束手無策”。高速旋轉噴淋依靠直線水流，遇到光刻膠圖案邊緣和深槽微結構便形成渦流，反而將顆粒推向更深處；化學浸泡缺乏機械剝離力，對強吸附的亞微米級拋光顆粒無能為力；人工刷洗不僅效率極低，還容易劃傷晶圓表面。
于是，晶圓清洗陷入了一個“兩難死循環”：頻率太低，能量不足以剝離亞微米級顆粒，清潔度不達標；頻率太高，空化沖擊可能損傷晶圓表面的精細圖案和Low-k介電層。顆粒殘留則導致后道工序薄膜沉積質量下降、金屬互聯短路，良率長期徘徊在瓶頸區。
在半導體制造中，“清洗”和“損傷”之間的邊界極其微妙——選錯頻率可能劃傷晶圓表面，用錯清洗液可能引入新的金屬離子污染，操作不當可能導致碎片或交叉污染。在半導體制造行業的持續發展中，業內開發出了更高頻率的兆聲波清洗技術，以此來應對芯片制程不斷微縮帶來的復雜清洗挑戰。
二、從“空化爆破”到“聲流柔刷”：兆聲波技術的進階
常規超聲波清洗的核心原理是“空化效應”——超聲波在液體中傳播時，產生大量微小氣泡，這些氣泡在聲壓作用下迅速膨脹、破裂，釋放出瞬時沖擊波，剝離工件表面的污物。這一原理在清洗金屬零件時優勢顯著，但當清洗對象變成表面有微米級光刻圖案的晶圓時，問題就出現了。低頻超聲波（25-40kHz）空化強度高、沖擊力強，適合清洗表面重油污和銹蝕，但能量較大，可能導致晶圓表面的圖案損傷。在中高頻段（40-80kHz），空化氣泡更小、分布更均勻，沖擊力溫和，能深入細小縫隙，適用于精密去污且無損表面。
兆聲波（750kHz以上）則是專門為晶圓級精密清洗開發的進階技術。在兆聲波頻率下，空化效應極弱，主要依靠“聲流加速度”作用，通過高頻壓力波驅動清洗液產生高速微尺度的定向流動，像一把極其精細的“水刀”有效沖刷掉附著在晶圓表面的亞微米級甚至納米級的顆粒污染物。
業界主流技術資料指出，兆聲波清洗是半導體行業顆粒去除的成熟技術之一。它同時對晶片的兩側進行非接觸式擦洗，高強度聲波產生壓力波動，導致氣泡破裂，釋放足夠的能量來驅逐和分散顆粒。兆聲波清洗還被應用于化學機械拋光后的清洗，以去除拋光液殘留和磨料顆粒。
一組兆聲發生器可產生50~1200W的能量，當聲壓波在液體中傳播時，作用在晶片顆粒上的這些壓力波能快速去除顆粒。隨著先進制程向2納米邁進，兆聲波清洗的頻率從傳統的0.81MHz提升至2MHz以上，通過更高頻的聲波空化效應，可清除10納米以下的顆粒而不損傷脆弱的高介電常數材料。
對于晶圓清洗，最科學的策略不是單一頻率“一招鮮”，而是多頻組合清洗：粗洗階段采用中低頻（28-40kHz）剝離大顆粒，精洗階段切換至高頻（60-80kHz）深入微細結構，最終以兆聲波（750kHz以上）實現納米級無損潔凈。在同一清洗流程中分段切換不同頻率，實現“粗洗→精洗→漂洗”的階梯式潔凈效果，正是工業級晶圓清洗機的核心技術路徑。
三、五槽式精密清洗線：從“手忙腳亂”到“一鍵標準化”
單個清洗槽只能完成一道工序，晶圓需在多個槽位間反復轉移——這恰恰是人工翻槽導致交叉污染和品質波動的根源。
潔泰半導體晶圓五槽式超聲波清洗機采用“一槽一功能”的標準化設計。第一槽超聲波清洗+過濾循環，將清洗出的浮油、雜質、粉塵過濾，節省清洗劑；第二槽超聲波精洗，經第一槽清洗后在漂洗槽漂洗一遍，提高清潔度；第三槽超聲波漂洗，使用超純水，使產品漂洗得更潔凈；第四槽慢拉脫水，采用酒精或IPA作為脫水溶劑，連接冷水機控溫5-35℃，降低溶劑揮發，安裝慢拉提升機構使產品緩慢提升，達到脫水無水印效果；第五槽熱風循環烘干，使清洗物件烘干。
這一結構的核心優勢在于多段槽之間嚴格分離，粗洗槽中剝離的重污不會污染精洗槽和漂洗槽；每一槽的工藝參數獨立可控——第一槽可用中低頻強空化剝離大顆粒，第三槽切換至高頻或兆聲波對微結構進行精細化清洗，使最終潔凈度達到亞微米級標準。多段槽之間使用超純水和IPA脫水溶劑，徹底消除離子殘留和水漬風險。
這一多槽分段結構對于晶圓表面微顆粒清洗至關重要。在半導體清洗的高標準下，清洗液的選擇也極其關鍵：顆粒污染搭配SC-1或表面活性劑，金屬離子污染搭配SC-2配合去離子水漂洗，自然氧化層采用DHF配合兆聲波清洗，防止過腐蝕。而多槽分離設計使得不同槽位可以采用不同的清洗液配方，互不干擾，確保每一步都精準匹配最佳的化學條件。
配備PLC控制系統和觸控人機界面，可存儲多組常用清洗程序，實現“一鍵啟動”，大幅降低操作門檻和設備對熟練操作工的依賴。在批量生產中，所有晶圓通過自動輸送系統依次通過各工序槽位，全程無需人工參與，徹底消除了因工人手法差異導致的良率波動。
四、非標定制：每一款晶圓都有專屬清洗方案
晶圓尺寸從4英寸到12英寸不等，材質有硅、碳化硅、氮化鎵之分，表面結構從平面到3D NAND復雜堆疊，清洗需求千差萬別。一臺通用標準設備無法覆蓋所有品類——要么槽體尺寸不合適，要么頻率配置不匹配，要么工裝夾具無法穩定放置。
潔泰的核心優勢正是“非標定制”。不同于標準機廠家“賣通用設備”，潔泰技術團隊根據晶圓尺寸、材質、污染物類型和產能節拍，一對一設計清洗槽尺寸、換能器布局、兆聲波配置以及專用工裝夾具。對于大尺寸晶圓，定制超長槽體確保晶圓完全浸沒、均勻受能；對于異形晶圓或帶深槽圖形結構的產品，設計多角度換能器布局或旋轉籃筐，將空化能量精準送達所有微細結構表面。
在晶圓清洗中，潔泰提供750kHz/950kHz雙頻可選，適用于6英寸、8英寸和12英寸晶圓清洗，采用日本進口原裝發振器和振動板，換能器效率高、壽命長，四種發振模式結合化學作用，可去除微米級顆粒。對于表面形狀復雜的零部件，如凹槽、狹縫、盲孔、深孔的清洗有著高效快速的清洗作用。
潔泰半導體晶圓五槽式超聲波清洗機及半導體硅片五槽超聲波清洗機，主要運用于半導體行業產品的處理等相關類，能夠清洗掉零件表面油污、銹蝕及氧化物，實現一站式處理。
五、潔泰超聲：20余年深耕，為半導體晶圓清洗提供系統級方案
深圳市潔泰超聲洗凈設備有限公司成立于2005年，位于深圳寶安區，是一家集研發、生產、銷售、工程服務為一體的國家高新技術企業。2021年，潔泰在東莞自購建廠房1萬平方米，成立“廣東潔泰超聲設備有限公司”承接批量訂單生產。公司全面實行ISO9001質量管理體系，產品先后通過CE、FCC、ROHS等認證，產品專利達50多項，技術達國際同類產品先進水平。
潔泰業務覆蓋電子、電器、半導體、光伏硅片、精密機械、汽車制造、航天航空等行業，設備遠銷歐美等100多個國家和地區。公司管理層人員都具有15年以上行業經驗，為上千家客戶提供過優質的服務。
從晶圓清洗的選型建議來看，選擇一臺真正適配晶圓清洗的設備應關注幾個維度：頻率配置上，優先選擇覆蓋兆聲波頻段（≥750kHz）的多頻可調設備；工藝完整性上，五槽式或更多槽位的多段清洗線是實現“一槽一功能、全流程自動化”的基礎配置；設備穩定性上，工業級換能器可24小時不間斷工作是量產的基本要求；企業實力上，優先選擇具備半導體行業案例積累的供應商。
潔泰在服務體系上也建立了多層次保障：設備交付調試期間，工程師提供免費技術培訓，輔導客戶定制清洗工藝SOP；每個客戶的設備實行一機一檔制，系統化管理，按時提醒客戶進行保養和檢修。此外，潔泰還可根據客戶需要派工程師駐廠服務，全流程保障設備持續穩定運行。
六、結語：晶圓清洗的良率突破，從選對設備開始
在晶圓制造產線上，每一個微米級顆粒的殘留，都是對良率的精確侵蝕。行業數據估算，一臺潔泰定制兆聲清洗線可使UPH提升11%，并大幅降低晶圓表面顆粒計數。這意味著：更少報廢、更高產出、更低單片清洗成本。
晶圓表面微顆粒的清洗，從來不是“用水沖沖就行”的簡單工序，而是決定芯片在終端設備中能否穩定運行的第一道防線。
如果您正為晶圓表面微顆粒殘留居高不下、良率卡在瓶頸難以突破、傳統清洗方式在物理原理上就注定無法滿足晶圓級潔凈度要求等問題所困擾，歡迎訪問潔泰官網346366.cn了解更多產品信息，或撥打全國服務熱線400-873-8568咨詢專屬定制方案。
