在半導體制造領域，有一項看似低調卻至關重要的工序——芯片和晶圓的精密清洗。隨著制程節點邁向3nm及以下，硅片表面潔凈度直接決定了器件性能與芯片產率，據統計，75%的產品良率下降源于顆粒污染。污染物尺寸常需控制在50nm以下，尤其是光刻、蝕刻等關鍵設備中，一顆微米級的微粒就可能造成巨量晶圓報廢。
然而，在極高清潔度標準下，常規的刷洗與浸泡方式面對亞微米級顆粒時，往往力不從心。隨著制程工藝精度的提升，對污染物的容忍度越來越低，傳統清洗手段的物理極限日益凸顯。清洗后表面需達到原子級潔凈度，確保光刻對準、蝕刻選擇性等關鍵工藝的精準性。當一顆0.1μm的微小顆粒殘留，就可能成為后續光刻、薄膜沉積等工序中的致命缺陷。無數制造企業面臨的共同困境是：傳統清洗方式在物理上存在無法突破的天花板。
一、芯片晶圓清洗的三大“痛點”：為何微顆粒難以徹底清除？
芯片和晶圓制造涉及光刻、蝕刻、CMP、沉積等多道精密工序，每一道工序都可能引入不同類型的污染物。這些污染物的尺寸從微米級到亞微米級、甚至納米級不等，而晶圓表面的微結構（FinFET鰭片、TSV通孔、納米線等）又極為脆弱，給清洗帶來了三大核心挑戰：
痛點一：顆粒尺寸進入亞納米級，常規方式無能為力。
在28nm制程及以下節點，污染顆粒的粒徑已縮小至10nm級別。對于直徑小于0.5μm的微小顆粒，傳統超聲波清洗技術的去除效率顯著下降，空化效應產生的氣泡過大，無法有效作用于納米級污染物。在先進制程如3nm以下，污染物管控尺寸將向<10nm方向發展。
痛點二：精細結構脆弱，強力清洗可能損傷工件。
當晶體管結構日益復雜，F(xiàn)in鰭、納米線、高深寬比通孔等精細結構的力學耐受性極低，任何過度的機械力或腐蝕都可能造成結構倒塌、關鍵尺寸（CD）改變或電學性能劣化。有案例顯示，某客戶用40kHz超聲清洗14nm test wafer時，SEM照片顯示Fin頂部明顯塌陷。清洗工藝必須在“去除顆?！焙汀氨Ｗo(hù)結構”之間找到精準平衡。
痛點三：?jiǎn)我活l率無法應對混合污染物。
制造過程中在晶圓表面附著的污染物種類復雜多樣，既有加工后殘留的大顆粒研磨粉（CMP漿料顆粒），也有薄膜沉積前必須清除的亞微米粉塵。單一的清洗頻率無法同時高效去除不同尺寸的污染物。
二、超聲波與兆聲波清洗技術：從“空化”到“聲流”的演進
傳統超聲波清洗的核心是“空化效應”——20-400kHz的聲波在液體中產生周期性壓力變化，形成微小氣泡，氣泡在高壓階段迅速閉合，釋放瞬間高溫和高壓，產生微射流沖擊污染物表面實現剝離。
然而，對于芯片晶圓這類極致精密工件，超聲波空化效應過強的沖擊力會對精細結構造成損傷。解決之道在于兆聲波清洗技術：頻率范圍通常在0.8-3MHz（兆赫茲級別），遠遠超出了傳統超聲波的范疇。其核心作用機制不再是劇烈空化，而是“聲流效應”——超高頻聲波驅動液體分子產生高速微流，形成連續流體沖擊，最大瞬時速度可達到30cm/s。
這種溫和而精密的物理作用，可有效清除微小顆粒，滿足10nm以下工藝節點要求。可有效去除晶片表面上小于0.2μm的粒子，起到超聲波起不到的作用，且避免了空化效應，特別適用于低k介質、FinFET等脆弱結構清洗。兆聲波清洗結合化學清洗劑，可在不損傷氧化層的前提下實現原子級清潔。
三、兆聲波的微觀機理：如何在不損傷晶圓的前提下去除納米顆粒
兆聲波能夠在不損傷敏感結構的前提下高效去除納米顆粒，其背后有一套精密的物理機制：
- 聲流效應增強質量傳輸：兆聲波產生的穩態聲流能顯著增強清洗藥液在納米級圖形結構內的傳輸和交換，確保藥液到達每一個角落，同時將反應產物及時帶出，實現均勻清洗。
- 納米顆粒物理剝離：高頻兆聲波產生的空化氣泡極小，潰滅時產生的微射流能量集中但作用范圍小，能夠提供巨大的局部能量密度，有效破壞納米顆粒與硅片表面之間的范德華力、靜電力等結合力，實現物理性剝離，同時對基底和精細結構的損傷風險極低。
- 多頻互補實現精細化分級清洗：采用“超聲波粗洗+兆聲波精洗”的多頻復合方案，先用中低頻段將表面大顆?？焖賱冸x，再切換至高精度兆聲波進行精細化去污。在半導體清洗設備中，現代單晶圓濕法清洗設備通常集成多個固定頻率或掃頻模式的兆聲波換能器模塊，可針對不同步驟優化頻率和功率。
四、潔泰超聲：為半導體精密清洗提供專業方案
成立于2005年的潔泰超聲設備有限公司（簡稱“潔泰”），是一家在超聲波清洗領域深耕超過二十年的國家高新科技企業。公司在超聲清洗技術領域積淀深厚，產品廣泛應用于電子、半導體、光學器件、精密五金等高端制造行業，并于設備研發與創新方面持續突破，為半導體行業提供從兆聲波清洗機到全自動清洗線的完整產品矩陣。
潔泰超聲的核心產品優勢，在半導體精密清洗領域體現為多個維度的專業實力：
1. 雙頻半導體兆聲波清洗機（750/950KHz）
潔泰雙頻半導體兆聲波清洗機搭載日本進口原裝發振器和高品質振動板，750KHz/950KHz雙頻可選，可提供6/8/12寸晶圓尺寸的清洗功率。利用105G加速度和化學作用去除微米級顆粒，1W為輸出功率單位，更易于控制清洗損傷。
四種發振模式使高精密清洗成為可能，1臺即可對應從低頻到高頻等多種頻率，更換振子時發生器無需重復調試。在晶圓清洗測試中，通過改變換能器和傳輸部件的參數，可精確控制和表征兆頻超聲波的聲學分布，確保清洗的均勻性。
潔泰設備采用優等級316不銹鋼板材制作，可根據用途制作石英槽或不銹鋼清洗槽，滿足不同工藝場景需求。
2. 多頻復合技術路線，實現“剛?cè)岵?jì)”
潔泰設備的多頻技術允許在同一臺設備中切換不同頻率，實現清洗工藝的“階梯化”配置：第一階段（28-40kHz低頻）強力剝離表面油污、大顆粒碎屑；第二階段（40-60kHz中頻）深入盲孔、狹縫清除殘留；第三階段（60-80kHz及以上高頻）溫和沖刷，實現鏡面級潔凈。
在兆聲波等級（750kHz以上），空化效應極弱，主要依靠聲流加速度作用，適用于半導體晶圓等極致精密清洗。潔泰主力機型覆蓋28kHz-170kHz寬頻范圍，多頻切換響應時間≤3秒，空化強度均勻性偏差控制在±2%以內。

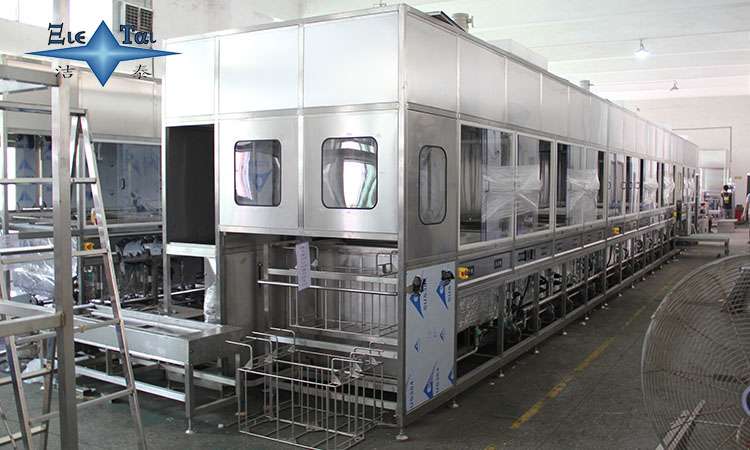

3. 半導體晶圓五槽全自動清洗線
潔泰半導體晶圓五槽式超聲波清洗機，主要運用于半導體行業產品的處理等相關類，對于表面形狀復雜的零部件（如凹槽、狹縫、盲孔、深孔）有著高效快速的清洗作用。典型配置包括：
- 第一槽：超聲波清洗+過濾循環，將清洗出來的浮油、雜質、粉塵過濾，節省清洗劑
- 第二槽：超聲波精洗，提高清潔度
- 第三槽：超聲波漂洗，使用超純水作為清洗劑，使產品漂洗得更潔凈
- 第四槽：慢拉脫水，采用酒精或IPA作為脫水溶劑，連接冷水機控溫，安裝慢拉提升機構，使產品緩慢提升，達到脫水無水印效果
- 第五槽：熱風烘干槽，進行熱風循環烘干
多槽設計確保清洗過程的系統性和徹底性，工業級換能器采用工業震頭，可24小時不間斷工作。過濾循環功能可循環利用溶劑，節約成本，清洗效果佳。加熱自動恒溫系統20-95℃可調，配有不銹鋼發熱管，加熱速度快。設備支持非標定制，可提供設計圖紙與清洗方案。
4. 環保高效，助力綠色制造
將超聲波清洗系統納入半導體生產線，可以減少化學品的使用，提高清洗性能?；瘜W(xué)清洗方法依靠浸泡和化學去除污染物，而兆聲清洗是機械與化學協同的過程。當聲波通過清洗溶液時，超聲波清洗系統的聲波會產生清潔所需的小型空化氣泡，氣泡在形成和破裂時的擦洗效果可以高效去除污染物并沖洗掉。
潔泰設備采用全電子式超聲波控制系統（分體式控制、內置式控制可選），可選擇調校超聲波功率大小，可連續長時間工作、內置式安全發熱系統，可按用戶實際需求來設計及制造，適合不同行業物件的清洗要求。
五、半導體晶圓清洗設備選型三步走
如果您的半導體產線正在為晶圓微顆粒清洗不達標、良率波動而困擾，建議按照以下步驟評估兆聲波清洗設備廠家：
| 步驟 | 關鍵動作 | 目標 |
|---|---|---|
| 第一步：確認頻率配置與兆聲波能力 | 確認設備是否支持750kHz以上兆聲波輸出或多頻復合功能。潔泰提供750/950KHz雙頻可選，可針對不同晶圓尺寸（6/8/12寸）匹配清洗功率 | 確保能夠有效去除亞微米級顆粒且不損傷晶圓表面精細結構 |
| 第二步：驗證聲場均勻性與設備能力 | 詢問設備是否具備掃頻技術和聲場優化設計，是否針對晶圓清洗進行過聲學特性驗證 | 確保槽內每個位置的能量分布均勻，杜絕局部清洗盲區 |
| 第三步：索要樣品試洗+工藝驗證 | 將最具代表性的晶圓/基板工件寄送廠家，進行實際清洗測試，在SEM或顯微鏡下評估顆粒殘留和表面狀態 | 用實測數據驗證微顆粒去除效果，確保滿足精密制程要求 |
六、結語
在半導體制造邁向3nm及以下制程的時代，晶圓表面清潔度已成為決定芯片良率的命脈。那些看不見的亞微米顆粒、金屬離子和有機污染物，用常規清洗手段已無法有效清除；而過于激進的清洗參數又可能損傷FinFET鰭片、納米線等脆弱結構。
兆聲波清洗技術的出現，為“極致潔凈”與“零損傷”之間的矛盾提供了唯一正解。高頻兆聲波的聲流效應能夠溫和而高效地去除納米級顆粒，對基底和精細結構的損傷風險極低。當兆聲波與化學清洗劑深度協同，即可實現在原子尺度上的極限清潔。
潔泰超聲，二十年專注超聲清洗技術，以750/950KHz雙頻兆聲波清洗機和五槽全自動清洗線為核心，為半導體晶圓、芯片、基板等精密器件提供“納米級”潔凈保障。如果您的產線仍在被晶圓微顆粒殘留困擾，不妨聯系潔泰，將最具挑戰的晶圓工件寄送試洗。在SEM下觀察晶圓表面——真正的潔凈，一眼便知。
